Päikesejaama projekteerimine
Päikesepargi rajamine algab projekteerimisest!
Projekti koostamise eesmärgiks on tagada maksimaalne tootlikkus investeeringust päikeseelektrijaama. Selleks, et lahendus oleks pikaealine ja raha tootlus oleks maksimaalne, peab jaama rajamine ja ehitus olema algusest peale läbi mõeldud, kvaliteetselt realiseeritud ja kasutatavad kinnitusvahendid soetatud sertifitseeritud tootjatelt. Vaid korrektselt projekteeritud lahenduse põhjal on võimalik selgelt välja tuua investeering jaama rajamiseks, tasuvusaeg ning garanteerida jaama pikaajaline garanteeritud rahavoo tootlikkus. Kujuta ette, et ehitad maja nii, et jooniseid pole ja hakatakse laduma kive – nii tegutsedes ja eeldades, et lahendus on väga hea, pole mõistlik!
Projekteerimine algab laiapõhjalise ülevaatusega, mille käigus selgitatakse välja põhilised projekteerimise aspektid.
- Kaardistatakse kui suur päikeseelektrijaam on võimalik, mõistlik ja optimaalne ettevõtte energiatarbimise profiili arvestades projekteerida/ehitada.
- Katuse kattematerjal, katuse kalle, suund ilmakaarte suhtes, hinnatav kandevõime.
- Selgitatakse välja, kas optimaalsem on paigaldada jaam katusele või maapeale.
- Jaama võimalik ühendamine kas otse suurtarbija/seadmega (nt külmaseade) või hoone peakilpi.
- Inverteri võimalik paigalduskoht.
- Kaabliteede kulgemine ja toitekaabli sisenemine hoonesse.
Päikeseelektrijaama projektiga määratakse:
- jaama paiknemine territooriumil ja ilmakaarte suhtes
- jaama võimsus
- ühendus hoone elektri- ja automaatikasüsteemiga
- maksimaalselt ja optimaalselt paigaldatavate paneelide kogus
- paigalduse eripärad
- paneelide kogus ühes ahelas
- kasutatav kinnituslahendus
- toodangu prognoos
Projekti alusel on võimalik taotleda kohalikust omavalitsusest ehitusluba ja hilisem kasutusluba. Peale kasutusloa saamist tuleb Elektrilevile saata täidetud blankett taastuvenergiatoetuse saamiseks.
Projekti osad
- Seletuskiri
- Asendiplaan
- Peakilbi struktuurskeem
- Päikesejaama jaotuskilp
- Paneelide ühendusskeem
- Monitoorimissüsteem
- Sidelahendus
- Pingelangu arvutus
- Inverteri ühendusskeem
- Infolehed
- Hooldusnõuded ja juhend
- Majanduslik arvutus
Päikesejaama projekteerimise protsess
Projekteerimisprotsessi ajakava
Etapp |
Aeg |
| Objekti ülevaatus ja info kogumine | 1. nädal |
| Projekti eelpresentatsioon | 2. nädal |
| Projekti koostamine | 2. – 3. nädal |
| Elektrilevi tehniliste tingimuste väljastamine | kuni 60 päeva |
| Lahenduste ja pakkumiste koostamine | 4. nädal |
| Projekti presentatsioon kliendile | 5. nädal |
Millised on põhilised projekteerimis- ja ehitusvead?
| Probleem | Mõju |
| AC toitekaablid on aladimensioneeritud | Tulekahjuoht, pingelang, vähenenud tulu |
| Varjude tekkega pole arvestatud (puud, korstnad, ventilatsiooniluugid, katuseserv jne) | Madalam tootlikkus, mittetootvad ahelad |
| Liige vähe inverteri ahelaid | Madalam tootlikkus ja rahaline kadu |
| Liiga vähe paneele või paneelide jaotus ahelas on vale | Madalam tootlikkus, rahaline kadu ja jaam rakendub tööle oluliselt hiljem |
| Ebakvaliteetse tootja paneelid | Madalam tootlikkus, lühem eluiga, lühem tootmistsükkel, tulekahjuoht |
| Päikesejaama pole vaja hooldada – VALE! | Tulekahjuoht, madalam tootlikkus, risk jaama hävimiseks |
| Inverterite vale paigaldus | Madalam efektiivsus ja vajalik lisajahutus |
| Inverteri vale valik | Toodangukadu, madal reageerimiskiirus, järelteenindus puudub, probleemide lahendamine aja- ja rahakulukas |
| Tuulekoormuse vale arvestus | Paneelid lendavad katuselt minema, katuse kahjustumine, inimestele ohtlik |
| Valesti valitud kaitseseadmed | Kaitse rakendub liiga vara, tulekahju oht |
| Kaablite vale valik | Investeering ala- või üledimensioneeritud, paigalduse keerukus, ahela katkemise oht, kaablite vigastused |
| Vale paigaldusnurk | Paneelid lendavad katuselt minema, katuse kahjustumine, inimestele ohtlik, madal tootlikkus |
| Paigaldus- ja kinnitustarvikute vale valik | Paneelid lendavad katuselt minema, katuse kahjustumine, katus hakkab läbi jooksma |

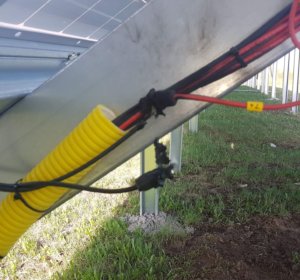

| Kaablirennide mittekasutamine | Kaablite mehhaanilise vigastuse oht, lühise oht, hoolduse teostamine ohtlik |
